Производительность туманообразующих форсунок

Как видно из приведенного рисунка ниже, различные форсунки имеют значительные отличия в распыле водной аэрозоли.

Данное различие обуславливается различным диаметром выходного отверстия. У форсунок с малым диаметром (0.15, 0.2, 0.3 мм), первые три картинки, размер капли слишком мал (порядка 3-10 мкм), что приводит к неустойчивому распылению после 20-30 см от выходного отверстия. Форсунки же с большим диаметром (0.4 и 0.5 мм), последние две картинки, имеют более устойчивый распыл и сравнительно равномерный факел.
Специально для подбора насосного оборудования приводится таблица производительности форсунок в зависимости от диаметра выходного отверстия и рабочего давления. Данные значения получены опытным путем.

Диаметр отверстия	7 Бар	14 Бар	21 Бар	28 Бар	35 Бар	42 Бар	56 Бар	70 Бар	84 Бар	100 Бар	120 Бар
0,15 мм	~	~	~	0,029	0,033	0,036	0,041	0,046	0,051	0,059	0,074
0,20 мм	~	~	0,049	0,056	0,063	0,069	0,080	0,089	0,098	0,101	0,114
0,30 мм	~	0,065	0,080	0,092	0,103	0,113	0,130	0,145	0,159	0,166	0,176
0,40 мм	0,056	0,080	0,098	0,113	0,126	0,138	0,159	0,178	0,195	0,201	0,215
0,50 мм	0,077	0,109	0,134	0,154	0,172	0,189	0,218	0,248	0,267	0,275	0,301
0,60 мм	0,101	0,143	0,175	0,202	0,226	0,248	0,286	0,320	0,351	0,361	0,388
0,80 мм	0,138	0,195	0,238	0,275	0,308	0,337	0,389	0,435	0,477	0,491	0,527
1,00 мм	0,178	0,252	0,308	0,355	0,398	0,436	0,503	0,553	0,617	0,635	0,670

*Примечания:
- диаметр выходного отверстия форсунки указан в мм (к примеру, первая строка характеризует форсунку с диаметром 0.15 мм);
- значение производительности в ячейках указана в л/мин (при 70 Барах форсунка с отверстием 0.20 мм имеет расход 0,089 л/мин).

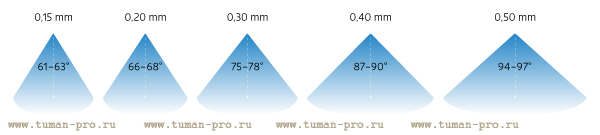

Угол распыления форсунок туманообразования

Размеры частиц (капель) тумана

Диаметр рабочего отверстия, мм	Размер капли, μ (микрон, мкм)
Диаметр рабочего отверстия, мм	минимальный	максимальный	средний
0,15 мм	1,2	37	10
0,20 мм	1,4	38	12
0,30 мм	1,6	40	13
0,40 мм	3,8	48	15
0,50 мм	9,5	50	16
0,50 мм
